基于GNSS移动基准站的姿态确定方案：无人机与车载应用（修订扩展版）

基于GNSS移动基准站的姿态确定方案——无人机与车载应用技术文档（修订扩展版）

版本 V3.1 ｜ 2026-08-18 ｜ 按工程师批注与官方数据表修订（V3.1 删除未经数据表确认的内容）

一、文档说明与出处

本文是《如何从移动基准站确定基于GNSS的姿态》一文的修订扩展版，在原文档基础上：补充硬件需求与安装步骤（含无人机与车辆两种场景）；补充许可激活方法；大幅扩展数据链路章节（蜂窝网络 / 数传电台 / 直连三种方式及 RTCM 消息配置）；补充坐标系定义、输出解析、测试验证、故障排查、精度限制与参考资料；统一术语：移动基准站（Moving Base）、移动站（Rover）。按工程师批注与官方数据表（mosaic-G5 P3/P3H）修订：许可授权方式、同平台 COM 口直连、精度指标逐条核对（V3.0）。

原文档出处：本文内容源自比利时 GNSS 厂商 Septentrio（中文常译"赛腾"）官方知识库文章《How to determine GNSS-based attitude from a moving base》，原文地址：https://www.septentrio.com/en/learn-more/knowledge-base/how-determine-gnss-based-attitude-moving-base

二、原理概述

2.1 移动基准站概念

移动基准站（Moving Base）指安装在运动载体上的 GNSS 基准站，区别于固定在地面的常规基准站。移动基准站通过数据链路实时向移动站（Rover）发送 RTCM 3.x 差分改正数据，使移动站获得厘米级相对定位（RTK），并在此基础上解算载体姿态。

2.2 双天线姿态确定原理

在载体上安装两根 GNSS 天线（主天线 + 副天线），两天线之间的连线构成基线向量。基线向量在载体坐标系中的方向是已知的（安装时标定），通过载波相位差分确定基线向量在导航坐标系（NED）中的方向，即可推导出载体姿态角。

航向角（Heading/Yaw）：基线在水平面内的指向；俯仰角（Pitch）：基线相对水平面的倾角；横滚角（Roll）：单基线无法独立解算，需第三根天线构成第二条基线。

重要物理限制：单基线在物理上最多只能解算两个姿态角（通常为航向 + 俯仰，基线横向布置时解算航向 + 横滚）。如需完整三轴姿态，必须增加第三根天线（第二条基线）。

2.3 应用场景对比：车辆 vs 无人机

无人机场景下移动基准站的价值：① 从移动平台（船舶、卡车、移动指挥车）起降时，平台本身就是移动基准站；② 无人机集群编队时，长机可作为移动基准站向僚机广播差分；③ 车载无人机协同（车辆为移动基准站）；④ 强磁干扰环境下替代磁力计提供可靠航向。

结论：移动基准站方案适合工业级/大型无人机（载荷允许、作业精度要求高）；轻型消费级无人机受重量、成本限制，仍以网络 RTK / 静态地面站为主。

三、系统组成与硬件需求

3.1 接收机

需支持 MovingBase 模式与 GNSS Attitude 功能（例如 Septentrio mosaic 系列、AsteRx 系列等）；确认固件版本；无人机选用：评估重量、功耗、尺寸（如 mosaic-X5 微型化模块），并预留数据链路接口（蜂窝模组 / 数传电台 / 以太网）；双接收机方案：Base 与 Rover 各一台接收机；也支持单台接收机内集成双天线姿态解算 + 差分收发。

3.2 天线选型

双频或多频、有源天线，支持 GPS + BDS + Galileo + GLONASS 为佳；主/副天线建议同型号同批次，保证相位中心一致性；无人机：选用轻量化贴片天线或短基线专用天线，关注重量与风阻；车辆：常规测量型天线即可；天线需有良好接地平面，避免信号被机身/车体遮挡。

3.3 天线安装要求

基线长度：越长姿态精度越高（航向精度与基线长度成反比）。车辆推荐 ≥1 m，无人机 ≥0.3 m 并尽可能长；共面性：两天线尽量安装在同一水平面（等高度），避免高度差；无法避免时用 ARP 偏移补偿；刚性固定：天线与载体刚性连接，避免振动、形变导致基线向量变化；无人机需减震安装；远离遮挡与反射面；射频线缆：低损耗同轴电缆，长度尽量短，走线避开动力线（无人机电机/电调）与强干扰源，并做好固定与防护。

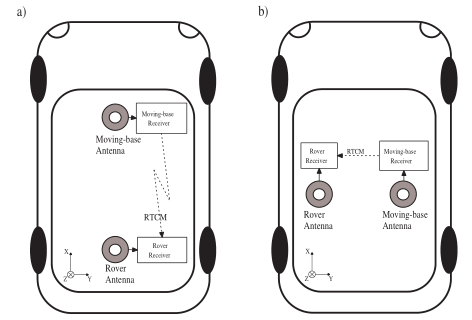

图1 双天线布局示意：a) 默认配置（天线沿纵轴前后布置）；b) 非默认配置示例（横向布置）。坐标轴：X 前向、Y 右向。数据流为 Base → Rover 的 RTCM 差分

3.4 供电与连接

车辆：车载 12/24 V 供电，注意电源滤波；无人机：接收机与数传电台共用机载电池（5V/BEC），评估总功耗与续航影响；接线顺序建议：先安装天线并连接射频线缆 → 接收机供电 → 配置数据链路 → 配置模式。

3.5 官方指标参考（mosaic-G5 P3H 数据表）

注：P3H 为带航向（双天线）型号，P3 为单天线高精度定位型号；上述姿态精度在 RTK 固定解、开阔天空条件下测得。

四、许可与固件

移动基准站（Moving Base）是需授权（License）控制的功能，必须先在接收机上激活才能使用：向厂商/经销商购买 MovingBase（或 GNSS Attitude）功能授权；授权方式为特殊授权文件（License 文件）形式：将授权文件通过接收机升级/配置软件（如 Septentrio RxTools）导入接收机；验证激活：导入后确认对应功能状态为 Active；未激活时姿态解算无输出或报错；固件升级：激活前建议将接收机固件升级到支持 MovingBase 的最低版本。

五、数据链路（蜂窝网络 / 电台 / 直连）

5.1 链路总体架构

数据链路是移动基准站方案的核心：Base 接收机将 RTCM 3.x 差分数据实时发送给 Rover 接收机。数据流方向为单向（Base → Rover）。RTCM 消息由两类组成：1005/1006（基准站坐标，必须启用，建议 1～10 s 一条）；MSM 观测消息：1074/1077（GPS）、1084/1087（GLONASS）、1094/1097（Galileo）、1124/1127（北斗），MSM4 为中等精度，MSM7 为高精度。带宽参考：MSM4 全星座约 1～3 kbps @ 1 Hz；MSM7 约 3～8 kbps @ 1 Hz。高动态无人机建议 MSM7 且 5～10 Hz，并关注端到端延迟 < 1 s。

注：若 Base 与 Rover 位于同一平台（典型的双天线测姿场景），两者通过串口 COM 直连即可完成差分传输（见 5.4），无需蜂窝/电台链路；蜂窝与电台方案适用于 Base 与 Rover 不在同一平台的场景。

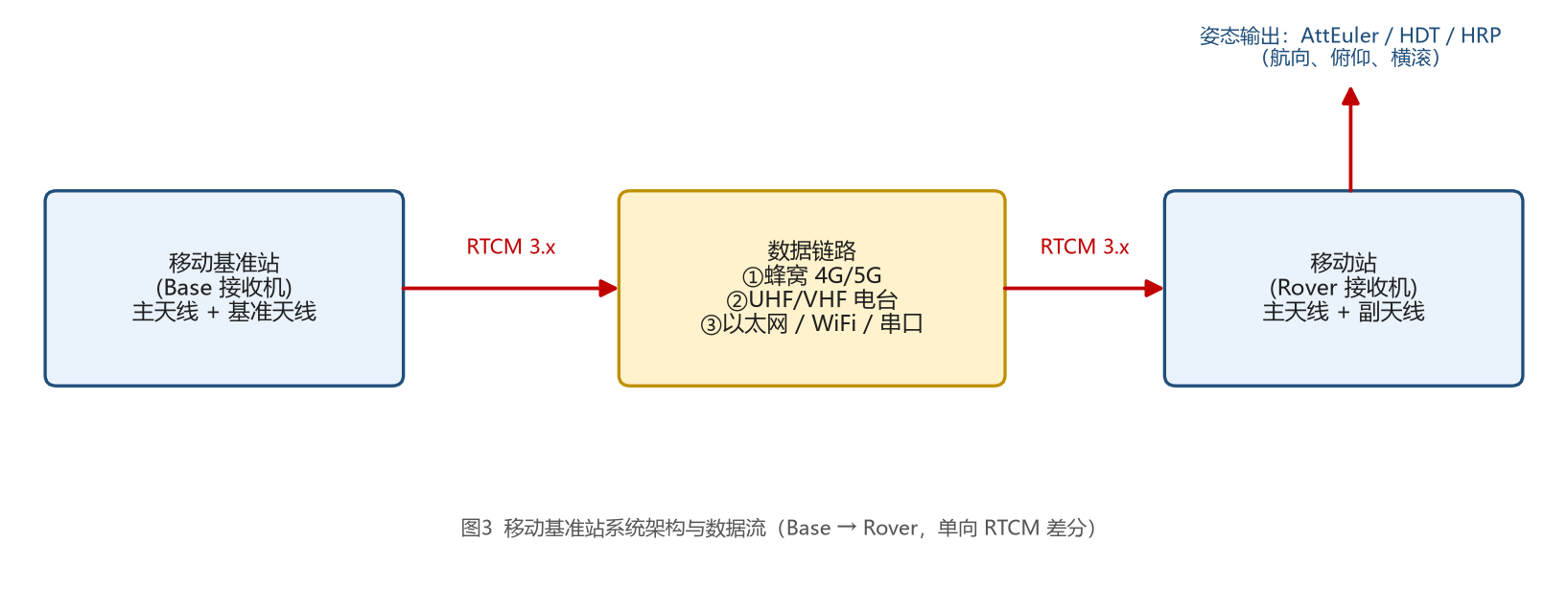

图2 移动基准站系统架构与数据流（Base → Rover 单向 RTCM 差分；数据链路可选蜂窝 NTRIP / 电台 / 直连）

5.2 蜂窝网络方案（4G/5G + NTRIP）

适用场景：Base 与 Rover 距离远、无视线约束、作业范围大（如无人机长途飞行、多机作业）；架构：Base 端 4G/5G 模组 → NTRIP caster（公网差分服务器）→ Rover 端 4G/5G 模组；配置要素：SIM 卡与资费（确认 APN 与数据流量）、NTRIP caster 地址与端口（默认 2101）、账号/密码、挂载点（Mountpoint）、数据格式 RTCM 3.x；性能与风险：公网延迟约 50～200 ms，满足 RTK 需要（RTCM 延迟需 < 1 s 左右）；丢包会造成 RTK 频繁失锁，关键作业建议固定 IP/专线或运营商 QoS；多机协同：多台 Rover 可共用同一 NTRIP 挂载点（caster 广播），适合无人机集群。

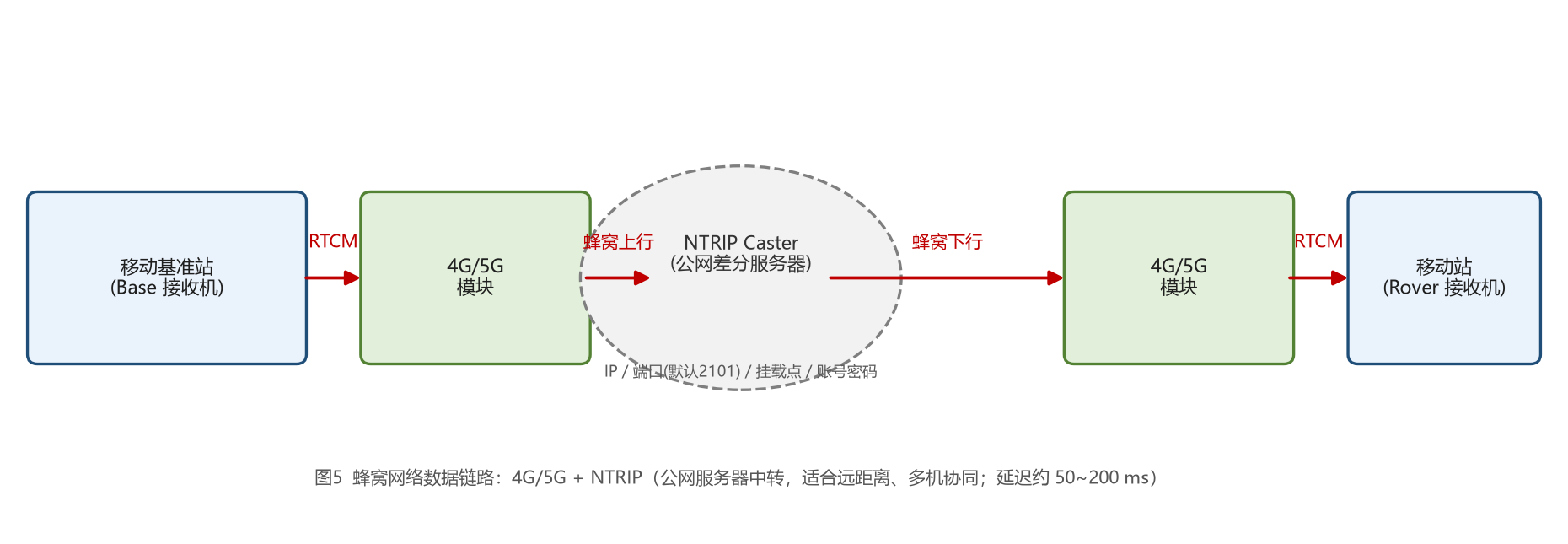

图3 蜂窝网络数据链路：4G/5G + NTRIP（公网服务器中转，适合远距离、多机协同；延迟约 50~200 ms）

5.3 数传电台方案（UHF/VHF）

适用场景：视距内点对点、无公网环境、低延迟、数据保密性要求高的作业；架构：Base 端发射电台 + 天线 → Rover 端接收电台（或电台 + 接收机一体）；频率：UHF 433 MHz（国内常用，免执照设备功率受限）、868/915 MHz（欧美）；VHF 220 MHz 传输更远但天线更大；功率与距离（视地形与天线架高）：1 W 约 1～5 km；5～35 W 约 10～50 km；协议与参数：透明串口透传或专用协议；波特率 9600～115200 bps；设置频点、发射功率、天线增益；合规要求：国内 433 MHz 短距离设备发射功率受限（微功率设备约 10 mW/50 mW），大功率数传电台需申请无线电台执照；干扰排查：同频干扰、多径、遮挡都会导致误码率上升。

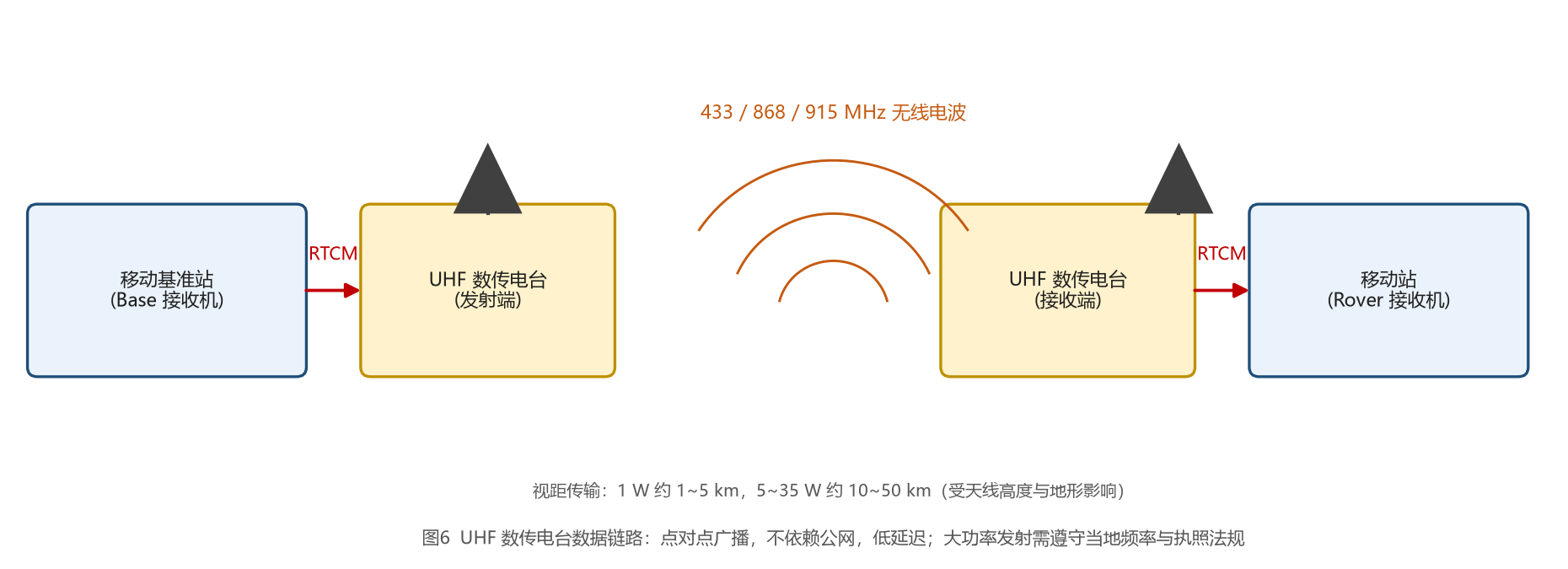

图4 UHF 数传电台数据链路：点对点广播，不依赖公网，低延迟；大功率发射需遵守当地频率与执照法规

5.4 直连 / 局域网方案

串口（COM）直连（同平台场景推荐）：移动基准站测姿态时，Base 与 Rover 两台接收机位于同一平台，直接以串口（RS232/TTL；mosaic-G5 提供双 UART，最高 4 Mbps）连接即可，注意两端波特率一致；以太网 TCP/UDP 直连：Base 端作为 TCP Server（或 UDP），Rover 端作为 Client 连接；WiFi 局域网：短距离、地面车辆或地面站场景。

5.5 RTCM 消息配置建议

配置原则：无人机高动态场景建议 MSM7 + 5～10 Hz；静态/慢速车辆 MSM4 + 1 Hz 即可。所有星座消息速率应一致，避免某星座延迟过大拖慢收敛。

5.6 链路故障处理

收不到差分：检查 IP/端口/挂载点/账号、防火墙、电台频点与波特率、天线连接；RTK 频繁失锁：提高消息速率、降低延迟、改善链路质量（换频点/加高天线）、检查遮挡；姿态降级：链路恢复后自动重新收敛，必要时重新初始化。

六、配置步骤

6.1 Base 端（基准站）配置

在 Web 界面中设置接收机工作模式为移动基准站（Moving Base / Base Station）；接入主天线（基准天线，建议为前向天线）；配置 RTCM 3.x 输出消息与速率；配置数据链路输出（蜂窝 / 电台 / 网络），确认发送状态正常。

6.2 Rover 端（移动站）配置

设置 Positioning Mode：GNSS Attitude，并将姿态模式设为 MovingBase；配置天线：主天线 + 副天线接入，输入基线长度或由系统自动标定；配置数据链路接收 RTCM（与 Base 端对应）；确认 RTK 状态：移动站应达到固定解（Fixed）后姿态解算才有效。

6.3 姿态输出配置

SBF 输出：启用 AttEuler 消息（欧拉角：航向 / 俯仰 / 横滚，含解算状态标志）；NMEA 输出：HDT（真航向）、HRP（厂商扩展：航向 / 俯仰 / 横滚，如 PASHHRP）；设置输出速率与串口/网口通道，供飞控或上位机解析。

6.4 非默认天线布局补偿（两种方法）

方法一（ARP 基线坐标）：在 GNSS Attitude 控制面板中输入副天线相对主天线 ARP 的 X/Y/Z 坐标。示例：副天线装在机头方向（X 轴）1 m 处，输入 X = 1.0 m、Y = 0、Z = 0；横向布置（机翼方向）则输入 Y = 1.0 m；方法二（角度偏移）：无法直接测量坐标时，输入航向 / 俯仰角偏移值进行补偿；注意：X/Y/Z 轴方向遵循坐标系定义，填错轴方向或符号会直接得到错误姿态且难以排查。

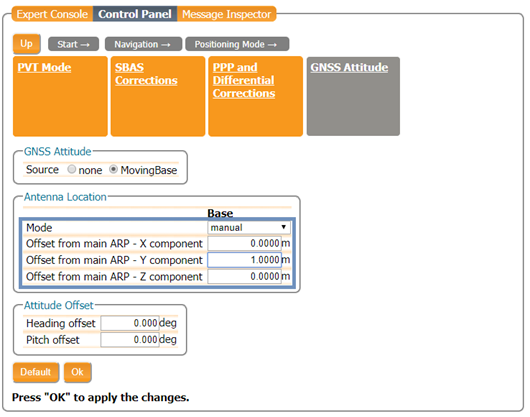

图5 GNSS Attitude 控制面板配置界面（MovingBase 模式；Offset from main ARP：Y = 1.0000 m、X/Z = 0，对应横向布置）

6.5 典型配置参数示例

6.6 配置检查清单（Checklist）

□ 两根天线已按布局安装，基线长度实测并记录；□ 天线射频线缆连接正确，线缆固定防护完成；□ 接收机固件版本满足 MovingBase 功能要求；□ MovingBase 许可已激活并在控制面板确认 Active；□ 数据链路已打通：Base 端能发出 RTCM，Rover 端能收到；□ Rover 端 RTK 状态达到 Fixed；□ 姿态输出（AttEuler / HDT / HRP）数据正常，状态标志为有效；□ 静态对比验证通过（航向与已知基准偏差在预期范围内）。

七、坐标系与参数定义

载体坐标系：X 轴指向机头/车头方向，Y 轴指向右侧（横向），Z 轴向下，遵循 NED（北东地）惯例（以具体产品手册为准）；ARP（Antenna Reference Point，天线参考点）：天线相位中心，所有偏移量均以其为参考；Offset from main ARP：副天线相对主天线 ARP 的坐标偏移；姿态角约定：航向角绕 Z 轴、自北向顺时针为正；俯仰角绕 Y 轴、抬头为正；横滚角绕 X 轴、右侧下沉为正。

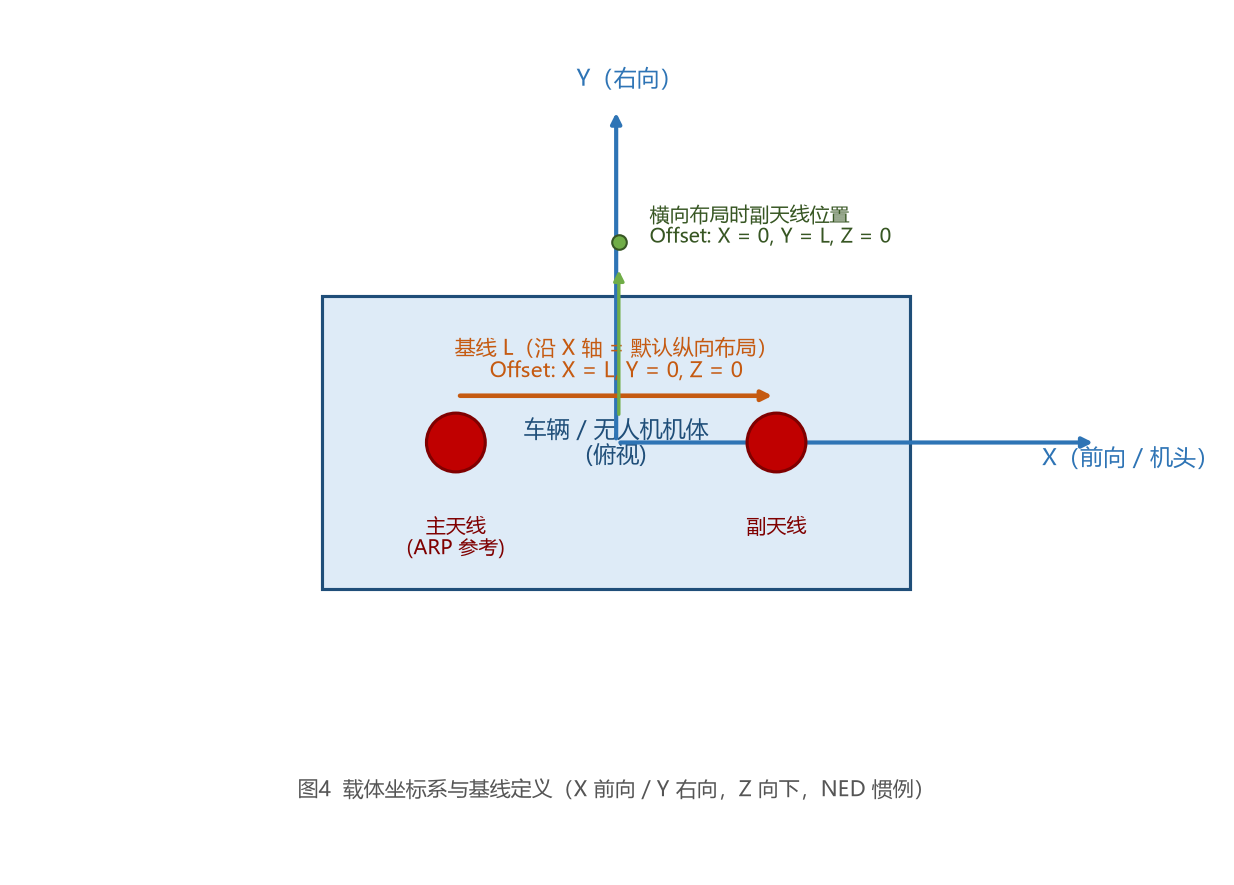

图6 载体坐标系与基线定义（X 前向 / Y 右向 / Z 向下，NED 惯例；主天线 ARP 为偏移参考点）

八、输出与解析

AttEuler（SBF）：二进制消息，字段含航向、俯仰、横滚角及解算状态（固定 / 浮点 / 无效），推荐飞控/上位机使用；HDT（NMEA）：$HTHDT,<航向>,T*<校验>，真航向；HRP（NMEA）：$PASHHRP,<航向>,<俯仰>,<横滚>,<状态>*<校验>，厂商扩展；有效性判断：姿态解算需 RTK 固定解（Fixed）支撑，浮动解（Float）精度明显下降，应结合状态标志使用数据。

九、测试与验证

静态测试：载体静止，将解算航向与已知基准（罗盘/陀螺/全站仪）对比；动态测试：直线行驶/飞行，对比航迹方向与输出航向；转弯/俯仰机动观察姿态响应；链路验证：观察接收机 RTK 状态（Fixed）、RTCM 接收统计、延迟与丢包；精度预期（官方数据表，RMS、开阔天空、RTK 固定解）：基线 1 m 时航向 0.15°、俯仰/横滚 0.25°；基线 5 m 时航向 0.03°、俯仰/横滚 0.05°；无人机专项：起飞前在地面完成初始化，悬停时航向应稳定不漂移。

十、故障排查

十一、精度与限制

基线长度与航向精度近似成反比：基线每缩短一半，航向误差约增大一倍（数据表确认：0.15°×1 m = 0.03°×5 m）；单基线仅能解算两个姿态角：需完整三轴姿态（含横滚）时必须增加第三根天线（第二条基线）（数据表确认：P3H 提供 heading and pitch 或 heading and roll）；遮挡与多路径：城市峡谷、机库、树荫等环境会降低可用性与精度（数据表精度指标为开阔天空条件下测得，并内置 APME+ 多路径抑制）。

十二、安全与注意事项

天线与线缆安装牢固，车辆行驶与无人机飞行前检查；线缆做好防水、防磨损防护；无人机注意重量重心、电磁兼容（避开电机电调干扰）、飞行空域与禁飞区合规；电台使用遵守当地频率与功率法规（国内 433 MHz 大功率数传需电台执照）；雷雨天气停止室外作业，注意天线防雷。

十三、参考资料与依据

本文直接出处：Septentrio 官方知识库《How to determine GNSS-based attitude from a moving base》；Septentrio 知识库《How to get RTK positioning using a moving base》。权威参考：ESA Navipedia《RTK Systems》；Racelogic VBOX《Real Time Kinematic (RTK)》；Septentrio《mosaic-G5 P3/P3H 产品数据表》（2026-08-18 核对）；学术文献：Giorgi, G., et al. "Attitude Determination", Springer Handbook of Global Navigation Satellite Systems, Chapter 27, 2017；Zhang, P. 等《A Novel GNSS Attitude Determination Method Based on Primary Baseline Switching for a Multi-Antenna Platform》, Remote Sensing, 12(5):747, 2020。

常见问题（FAQ）

什么是 GNSS 移动基准站？

移动基准站是安装在运动载体（车辆、船舶、移动指挥车等）上的 GNSS 基准站，实时向移动站发送 RTCM 3.x 差分改正数据，使移动站获得厘米级相对定位，并在此基础上解算载体姿态。

单基线能解算几个姿态角？

单基线最多解算两个姿态角（通常为航向 + 俯仰，横向布置时为航向 + 横滚）。需要完整三轴姿态（含横滚）必须增加第三根天线构成第二条基线。

移动基准站姿态精度能达到多少？

以 mosaic-G5 P3H 为例（RTK 固定解、开阔天空）：基线 1 m 时航向 0.15°、俯仰/横滚 0.25°；基线 5 m 时航向 0.03°、俯仰/横滚 0.05°。航向精度与基线长度近似成反比。

移动基准站和移动站之间用什么数据链路？

同平台（双天线测姿）场景用串口 COM 直连即可；跨平台（车载基准站服务无人机、集群协同）可用蜂窝 NTRIP（远距离、多机）或 UHF/VHF 数传电台（视距、低延迟、保密）。

无人机需要双天线 GNSS 吗？

大载荷高精度作业、移动平台起降、集群编队或强磁干扰环境下需要双天线提供可靠航向；轻型消费级无人机通常以 IMU+磁力计/视觉为主，配合网络 RTK 或静态地面站即可。

MovingBase 功能需要授权吗？

需要。Moving Base 与 GNSS Attitude 是许可控制功能，须购买授权文件并通过 RxTools 等配置软件导入接收机，激活后功能状态为 Active。
